与 Selective Search 初次见面是在著名的物体检测论文 Rich feature hierarchies for accurate object detection and semantic segmentation ，因此，这篇论文算是阅读 R-CNN 的准备。
这篇论文的标题虽然也提到了 Object Recognition ，但就创新点而言，其实在 Selective Search 。所以，这里只简单介绍 Selective Search 的思想和算法过程，对于 Object Recognition 则不再赘述。
什么是 Selective Search
Selective Search，说的简单点，就是从图片中找出物体可能存在的区域。
result
上面这幅宇航员的图片中，那些红色的框就是 Selective Search 找出来的可能存在物体的区域。
在进一步探讨它的原理之前，我们分析一下，如何判别哪些 region 属于一个物体？
image seg
作者在论文中用以上四幅图，分别描述了四种可能的情况：
- 图 a ，物体之间可能存在层级关系，比如：碗里有个勺；
- 图 b，我们可以用颜色来分开两只猫，却没法用纹理来区分；
- 图 c，我们可以用纹理来区分变色龙，却没法用颜色来区分；
- 图 d，轮胎是车的一部分，不是因为它们颜色相近、纹理相近，而是因为轮胎包含在车上。
所以，我们没法用单一的特征来定位物体，需要综合考虑多种策略，这一点是 Selective Search 精要所在。
需要考虑的问题
在学习 Selective Search 算法之前，我曾在计算机视觉课上学到过关于物体（主要是人脸）检测的方法。通常来说，最常规也是最简单粗暴的方法，就是用不同尺寸的矩形框，一行一行地扫描整张图像，通过提取矩形框内的特征判断是否是待检测物体。这种方法的复杂度极高，所以又被称为 exhaustive search。在人脸识别中，由于使用了 Haar 特征，因此可以借助 Paul Viola 和 Michael Jones 两位大牛提出的积分图，使检测在常规时间内完成。但并不是每种特征都适用于积分图，尤其在神经网络中，积分图这种动态规划的思路就没什么作用了。
针对传统方法的不足，Selective Search 从三个角度提出了改进：

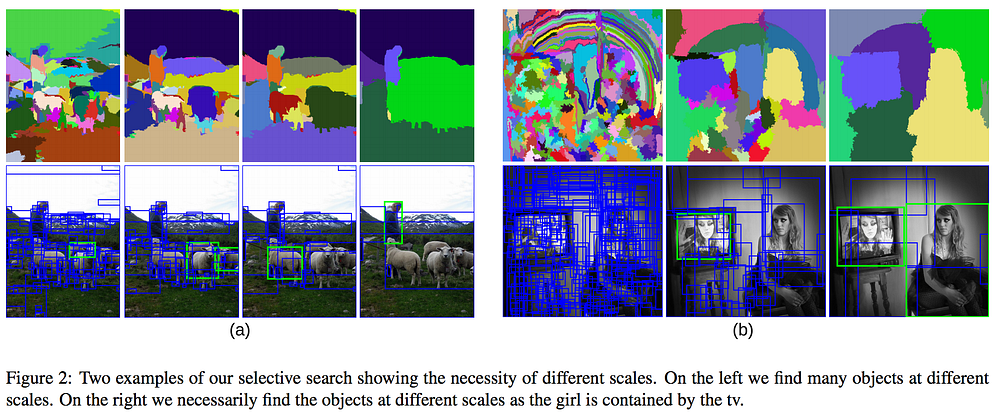

- 我们没法事先得知物体的大小，在传统方法中需要用不同尺寸的矩形框检测物体，防止遗漏。而 Selective Search 采用了一种具备层次结构的算法来解决这个问题；
- 检测的时间复杂度可能会很高。Selective Search 遵循简单即是美的原则，只负责快速地生成可能是物体的区域，而不做具体的检测；
- 另外，结合上一节提出的，采用多种先验知识来对各个区域进行简单的判别，避免一些无用的搜索，提高速度和精度。
算法框架
algorithm
论文中给出的这个算法框架还是很详细的，这里再简单翻译一下。
- 输入：彩色图片。
- 输出：物体可能的位置，实际上是很多的矩形坐标。
- 首先，我们使用这篇论文的方法将图片初始化为很多小区域 $R=r_i, \cdots, r_n$。由于我们的重点是 Selective Search，因此我直接将该论文的算法当成一个黑盒子。
- 初始化一个相似集合为空集： $S=∅$。
- 计算所有相邻区域之间的相似度（相似度函数之后会重点分析），放入集合 S 中，集合 S 保存的其实是一个区域对以及它们之间的相似度。
- 找出 S 中相似度最高的区域对，将它们合并，并从 S 中删除与它们相关的所有相似度和区域对。重新计算这个新区域与周围区域的相似度，放入集合 S 中，并将这个新合并的区域放入集合 R 中。重复这个步骤直到 S 为空。
- 从 R 中找出所有区域的 bounding box（即包围该区域的最小矩形框），这些 box 就是物体可能的区域。
另外，为了提高速度，新合并区域的 feature 可以通过之前的两个区域获得，而不必重新遍历新区域的像素点进行计算。这个 feature 会被用于计算相似度。
相似度计算方法
相似度计算方法将直接影响合并区域的顺序，进而影响到检测结果的好坏。
论文中比较了八种颜色空间的特点，在实际操作中，只选择一个颜色空间（比如：RGB 空间）进行计算。
正如一开始提出的那样，我们需要综合多种信息来判断。作者将相似度度量公式分为四个子公式，称为互补相似度测量(Complementary Similarity Measures) 。这四个子公式的值都被归一化到区间 [0, 1] 内。
1. 颜色相似度scolor (ri,rj)scolor (ri,rj)
正如本文一开始提到的，颜色是一个很重要的区分物体的因素。论文中将每个 region 的像素按不同颜色通道统计成直方图，其中，每个颜色通道的直方图为 25 bins （比如，对于 0 ～ 255 的颜色通道来说，就每隔 9(255/25=9) 个数值统计像素数量）。这样，三个通道可以得到一个 75 维的直方图向量 $C_i={c_{i}^{1}, …, c_{i}^{n}}$，其中 n = 75。之后，我们用 L1 范数（绝对值之和）对直方图进行归一化。由直方图我们就可以计算两个区域的颜色相似度：
$$
s_{color}(r_i, r_j) =\sum_{k=1}^{n}{min(c_{i}^{k}, c_{j}^{k})}
$$
这个颜色直方图可以在合并区域的时候，很方便地传递给下一级区域。即它们合并后的区域的直方图向量为：
$$
C_t=\frac{size(r_i)C_i+size(r_j)C_j}{size(r_i)+size(r_j)}
$$
，其中$size(r_i)$ 表示区域 $r_i$ 的面积，合并后的区域为 $size(r_t)=size(r_i)+size(r_j)$。
2. 纹理相似度$s_{texture}(r_i,r_j)$
另一个需要考虑的因素是纹理，即图像的梯度信息。
论文中对纹理的计算采用了 SIFT-like 特征，该特征借鉴了 SIFT 的计算思路，对每个颜色通道的像素点，沿周围 8 个方向计算高斯一阶导数(σ=1σ=1)，每个方向统计一个直方图（bin = 10），这样，一个颜色通道统计得到的直方图向量为 80 维，三个通道就是 240 维：$T_i={t_i^{(1)}, …, t_i^{(n)}}$，其中 n = 240。注意这个直方图要用 L1 范数归一化。然后，我们按照颜色相似度的计算思路计算两个区域的纹理相似度：
$$
s_{texture}(r_i, r_j) =\sum_{k=1}^{n}{min(t_{i}^{k}, t_{j}^{k})}
$$
3. 尺寸相似度$s_{size} (r_i,r_j)$
在合并区域的时候，论文优先考虑小区域的合并，这种做法可以在一定程度上保证每次合并的区域面积都比较相似，防止大区域对小区域的逐步蚕食。这么做的理由也很简单，我们要均匀地在图片的每个角落生成不同尺寸的区域，作用相当于 exhaustive search 中用不同尺寸的矩形扫描图片。具体的相似度计算公式为：
$$
s_{size}(r_i, r_j)=1-\frac{size(r_i) + size(r_j)}{size(im)}
$$
其中，$size(im)$ 表示原图片的像素数量。
4. 填充相似度$s_{fill}(r_i,r_j)$
填充相似度主要用来测量两个区域之间 fit 的程度，个人觉得这一点是要解决文章最开始提出的物体之间的包含关系（比如：轮胎包含在汽车上）。在给出填充相似度的公式前，我们需要定义一个矩形区域 $BB_{ij}$，它表示包含 $r_i$ 和 $r_j$ 的最小的 bounding box。基于此，我们给出相似度计算公式为：
$$
s_{fill}(r_i, r_j)=1-\frac{size(BB_{ij})-size(r_i)-size(r_j)}{size(im)}
$$
为了高效地计算 $BB_{ij}$，我们可以在计算每个 region 的时候，都保存它们的 bounding box 的位置，这样，$BB_{ij}$ 就可以很快地由两个区域的 bounding box 推出来。
5. 相似度计算公式
综合上面四个子公式，我们可以得到计算相似度的最终公式：
$$
s(r_i, r_j) = a_1 s_{color}(r_i, r_j) +a_2s_{texture}(r_i, r_j) \\\\ +a_3s_{size}(r_i, r_j)+a_4s_{fill}(r_i, r_j)
$$
其中，$a_i$的取值为 0 或 1，表示某个相似度是否被采纳。
Combining Locations
前面我们基本完成了 Selective Search 的流程，从图片中提取出了物体可能的位置。现在，我们想完善最后一个问题，那就是给这些位置排个序。因为提取出来的矩形框数量巨大，而用户可能只需要其中的几个，这个时候我们就很有必要对这些矩形框赋予优先级，按照优先级高低返回给用户。原文中作者称这一步为 Combining Locations，我找不出合适的翻译，就姑且保留英文原文。
这个排序的方法也很简单。作者先给各个 region 一个序号，前面说了，Selective Search 是一个逐步合并的层级结构，因此，我们将覆盖整个区域的 region 的序号标记为 1，合成这个区域的两个子区域的序号为 2，以此类推。但如果仅按序号排序，会存在一个漏洞，那就是区域面积大的会排在前面，为了避免这个漏洞，作者又在每个序号前乘上一个随机数 $RND∈[0,1]$，通过这个新计算出来的数值，按从小到大的顺序得出 region 最终的排序结果。
